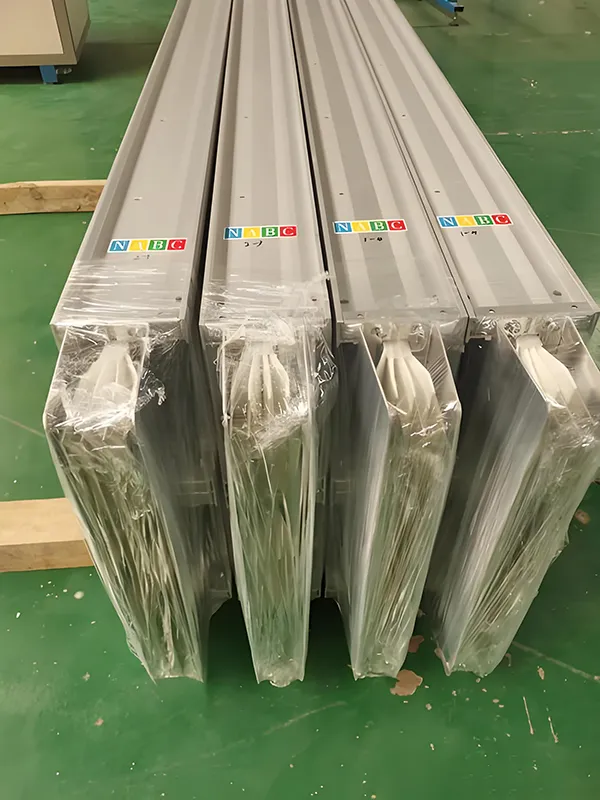

แซนด์วิชบัสเวย์แรงดันต่ำ

เนื่องจากโครงสร้างที่กะทัดรัด การกระจายความร้อนที่ดีเยี่ยม และความสามารถในการรับกระแสไฟฟ้าที่แข็งแกร่ง Low Voltage Sandwich Busway จึงกลายเป็นตัวเลือกหลักในระบบจำหน่ายไฟฟ้าสมัยใหม่

โครงสร้างหลักและการกำหนดค่าฉนวน

•วัสดุตัวนำ: ทองแดงด้วยไฟฟ้าที่มีความบริสุทธิ์สูง (ความบริสุทธิ์ ≥ 99.9%); พื้นผิวสามารถเลือกได้ว่าจะชุบเงินหรือชุบดีบุกเพื่อเพิ่มความสามารถในการนำไฟฟ้าและความต้านทานต่อการเกิดออกซิเดชัน

วัสดุฉนวน:

• ประเภทมาตรฐาน: ใช้วัสดุฉนวนคลาส B หรือสูงกว่า (ทนต่ออุณหภูมิ: 130°C) เช่น ฟิล์มโพลีเอสเตอร์ เทปไมกา ฯลฯ เพื่อให้มั่นใจในการปฏิบัติงานในระยะยาว

• ประเภททนไฟ: ใช้ชั้นคอมโพสิตของเทปไมกาและยางซิลิโคนเซรามิก ซึ่งสามารถรักษาประสิทธิภาพของฉนวนได้แม้ภายใต้อุณหภูมิสูงตั้งแต่ 600°C ถึง 1,000°C

• ประเภทกันน้ำ/ทนต่อการกัดกร่อน: โดดเด่นด้วยการห่อหุ้มด้วยการหล่อโพลีเอสเตอร์อิไมด์คลาส H หรือการหล่ออีพอกซีเรซิน ชั้นฉนวนถึงคลาส H (180°C) ซึ่งมีอายุการใช้งานเกิน 50 ปี

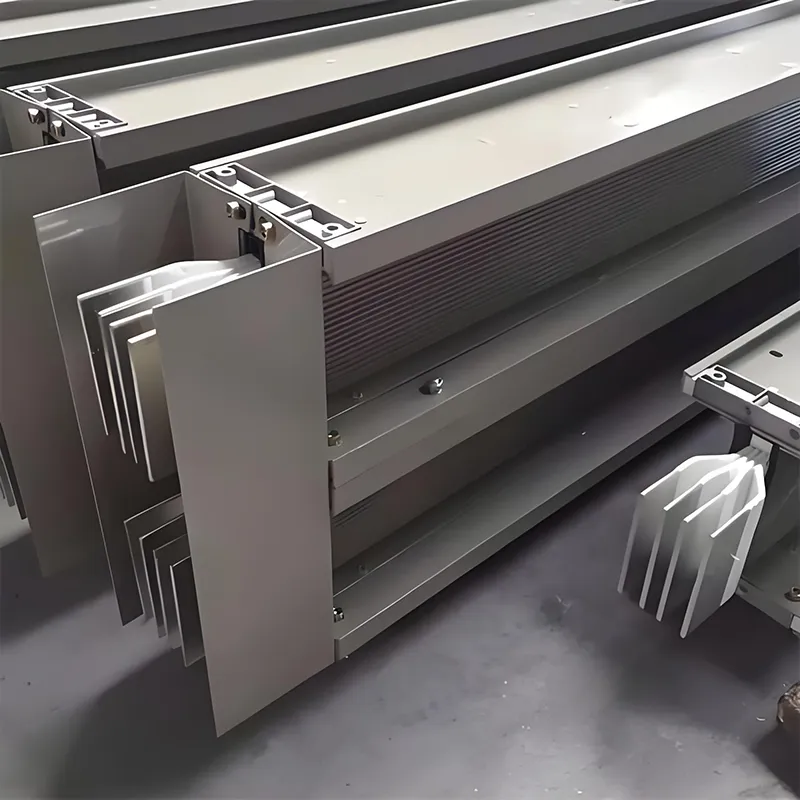

• ลักษณะโครงสร้าง "แซนวิช": ตัวนำเฟสจะเรียงซ้อนและบีบอัดอย่างแน่นหนาโดยไม่มีช่องว่างอากาศ ส่วนประกอบถูกห่อหุ้มอย่างสมบูรณ์และขึ้นรูปภายใต้แรงดัน ซึ่งช่วยลดรีแอกแตนซ์และแรงดันตกคร่อมได้อย่างมาก

พารามิเตอร์ทางไฟฟ้าและความปลอดภัยที่สำคัญ

อุณหภูมิที่เพิ่มขึ้นและการควบคุมประสิทธิภาพความร้อน

ขีดจำกัดอุณหภูมิที่เพิ่มขึ้น (ที่อุณหภูมิแวดล้อม 40°C):

ขั้วต่อการเชื่อมต่อ: ≤ 60 K (เช่น สูงสุด 100°C)

กล่องหุ้มโลหะ: ≤ 30 K (เช่น สูงสุด 70°C)

พื้นผิวฉนวน: ≤ 40 K (เช่น สูงสุด 80°C)

กลไกการกระจายความร้อน:

ความร้อนที่เกิดจากตัวนำจะถูกส่งผ่านชั้นฉนวนไปยังเปลือกหุ้มโลหะ ซึ่งต่อมาจะกระจายไปโดยการพาความร้อนและการแผ่รังสี

โครงสร้างอะลูมิเนียมอัลลอยด์มีการออกแบบครีบระบายความร้อนในตัว ซึ่งช่วยเพิ่มประสิทธิภาพการกระจายความร้อนได้มากกว่า 30%

ขีดจำกัดความทนทานต่อความร้อน:

ประเภทมาตรฐาน: อุณหภูมิในการทำงานระยะยาว ≤ 130°C

ประเภททนไฟ: สามารถรักษาแหล่งจ่ายไฟต่อเนื่องได้นานกว่า 90 นาทีที่ 960°C

ประเภทหล่อเรซิน: มีความสามารถในการทำงานที่มั่นคงภายในช่วงอุณหภูมิสิ่งแวดล้อมตั้งแต่ -40°C ถึง 130°C

ระดับการป้องกัน (รหัส IP) และสภาพแวดล้อมที่ใช้งานได้

ลักษณะทางกลและการติดตั้ง

วัสดุสิ่งที่แนบมา:

อลูมิเนียมอัลลอยด์: น้ำหนักเบา ทนต่อการกัดกร่อน และกระจายความร้อนได้ดีเยี่ยม เหมาะสำหรับใช้เป็นตัวนำสายดินป้องกัน (PE)

เหล็กแผ่นรีดเย็น: ความแข็งแรงของโครงสร้างสูง เมื่อเคลือบด้วยสีกันไฟจึงเหมาะกับงานทนไฟ

การหล่อด้วยเรซิน: โดดเด่นด้วยโครงสร้างที่ไม่ใช่โลหะและให้ "การป้องกันสี่ทิศทาง" ที่ครอบคลุม ทั้งการกันน้ำ ความต้านทานการกัดกร่อน ความต้านทานการระเบิด และการป้องกันฝุ่น

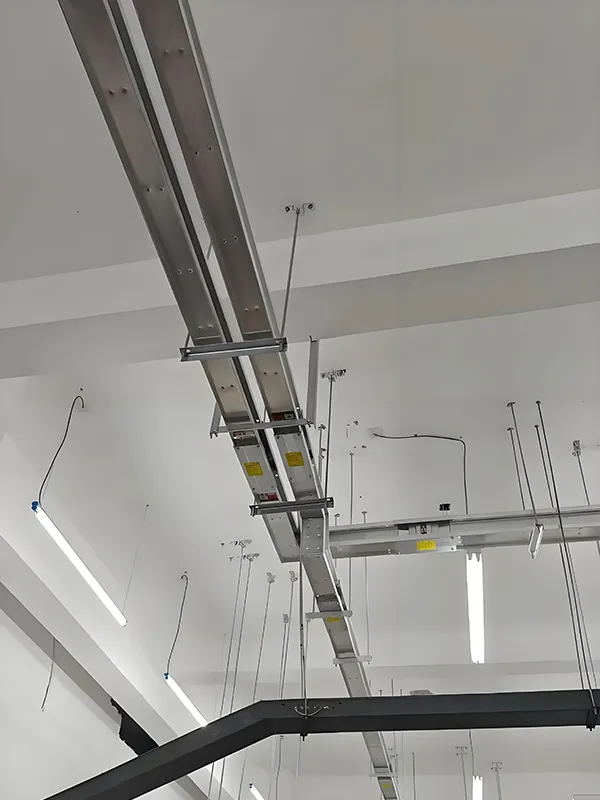

วิธีการติดตั้ง:

รองรับการติดตั้งระบบกันสะเทือนในแนวนอนหรือแนวตั้ง โดยมีช่วงพิกัดความเผื่อที่ปรับได้ ±4 มม.

ระยะห่างระหว่างส่วนรองรับ / ที่แขวน: ≤3mสำหรับส่วนตรง ≤1.5ม. สำหรับส่วนโค้ง

เทคโนโลยีการเชื่อมต่อ:

การเชื่อมต่อที่รวดเร็วด้วยสลักเกลียวตัวเดียว: ติดตั้งกลไกควบคุมแรงบิดเพื่อให้มั่นใจถึงความต้านทานการสัมผัสที่น้อยที่สุด

ตัวเชื่อมต่ออัจฉริยะ: รองรับความสามารถในการตรวจสอบการบำรุงรักษา ซึ่งช่วยลดความเสี่ยงของความล้มเหลวในการปฏิบัติงาน

การขยายเทคโนโลยีเฉพาะทาง

รางบุสบาร์ทนไฟ (ประเภท NH)‌

ระดับการทนไฟ: ตัวเลือกที่เลือกได้คือ 1 ชั่วโมง, 1.5 ชั่วโมง, 2 ชั่วโมง หรือ 3 ชั่วโมง

ชั้นฉนวนกันความร้อน: สักหลาดไฟเบอร์อะลูมิเนียมซิลิเกต (ทนต่ออุณหภูมิ: 1250°C)

การเคลือบผิวภายนอก: สีหน่วงไฟ Intumescent; เพิ่มการนำความร้อนอย่างรวดเร็วเมื่อสัมผัสกับไฟเพื่อชะลอการถ่ายเทความร้อน

รางบุสบาร์กันน้ำ (ชนิดหล่อเรซิน)‌

ระดับการป้องกัน: IP67–IP68

วัสดุฉนวน: โพลีเอสเตอร์เรซินไม่อิ่มตัว + สารตัวเติมอนินทรีย์ หล่อขึ้นรูปในตัว

สถานการณ์การใช้งาน: การขนส่งทางรถไฟ โรงงานเคมี สิ่งอำนวยความสะดวกชายฝั่ง และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือชื้นอื่นๆ

การเดินสายไฟ Busbar อัจฉริยะ

ผสานรวมการวัดอุณหภูมิ การตรวจสอบกระแสไฟฟ้า และโมดูลแจ้งเตือนการรั่วไหล

รองรับการส่งสัญญาณ RS485 หรือไร้สายเพื่อรวมเข้ากับระบบอัตโนมัติในอาคาร

คำถามที่พบบ่อย

1. แซนด์วิชบัสเวย์แรงดันต่ำคืออะไร?

บัสเวย์แบบแซนวิชแรงดันต่ำเป็นระบบจำหน่ายไฟฟ้าแบบบัสเวย์ขนาดกะทัดรัดที่ใช้ตัวนำไฟฟ้าที่ซ้อนกันอย่างใกล้ชิดพร้อมฉนวนระหว่างเฟส ให้ความจุกระแสไฟฟ้าสูง ความต้านทานต่ำ และการส่งกำลังที่มีประสิทธิภาพสำหรับอาคารสมัยใหม่และโรงงานอุตสาหกรรม

2. อะไรคือข้อดีของบัสเวย์แบบแซนวิชเมื่อเปรียบเทียบกับสายเคเบิลแบบเดิม?

เมื่อเปรียบเทียบกับสายเคเบิลแบบเดิม ระบบท่อบัสแบบแซนวิชให้การกระจายความร้อนที่ดีกว่า ความสามารถในการรับกระแสไฟที่สูงกว่า การติดตั้งที่ง่ายกว่า และการขยายที่ยืดหยุ่น ทำให้เหมาะสำหรับโครงการจำหน่ายไฟฟ้าขนาดใหญ่

3. Low Voltage Sandwich Busway มักใช้ที่ไหน?

มีการนำไปใช้อย่างกว้างขวางในศูนย์ข้อมูล อาคารพาณิชย์ โรงงาน สนามบิน ห้างสรรพสินค้า และอาคารสูงที่ต้องการการกระจายพลังงานที่เชื่อถือได้และมีประสิทธิภาพ

4. มีพิกัดกระแสใดบ้างสำหรับระบบบัสเวย์แรงดันต่ำ?

ระบบบัสเวย์แรงดันต่ำส่วนใหญ่รองรับพิกัดกระแสตั้งแต่ 400A ถึง 6300A ขึ้นอยู่กับความต้องการของโครงการและการออกแบบระบบ

5. สามารถปรับแต่งบัสเวย์สำหรับโครงการเฉพาะได้หรือไม่?

ใช่. ผู้ผลิตและซัพพลายเออร์บัสเวย์มืออาชีพ เช่น Fenghua Electric สามารถจัดหาโซลูชันบัสเวย์แบบกำหนดเองตามกำลังการผลิตปัจจุบัน สภาพแวดล้อมการติดตั้ง ระดับการป้องกัน และเค้าโครงโครงการ

6. แซนด์วิชบัสเวย์ปลอดภัยสำหรับการจ่ายพลังงานทางอุตสาหกรรมหรือไม่?

ใช่. ระบบท่อบัสแรงดันต่ำคุณภาพสูงมีฉนวนที่แข็งแกร่ง ระดับการป้องกันที่สูง และความต้านทานการลัดวงจรที่เชื่อถือได้ ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมีเสถียรภาพ

7. ฉันจะเลือกผู้ผลิตหรือซัพพลายเออร์บัสเวย์ที่เชื่อถือได้ได้อย่างไร?

คุณควรประเมินประสบการณ์การผลิต ใบรับรอง กรณีโครงการ ความสามารถในการปรับแต่ง และการสนับสนุนทางเทคนิคของผู้ผลิตบัสเวย์ก่อนซื้อ

8. ฉันจะได้รับใบเสนอราคาสำหรับ Low Voltage Sandwich Busway ได้อย่างไร?

เพื่อให้ได้ราคาบัสเวย์แรงดันต่ำที่แม่นยำ คุณจะต้องแจ้งรายละเอียดเช่นพิกัดปัจจุบัน ความยาวบัสเวย์ ประเภทการติดตั้ง และแบบโครงการให้กับซัพพลายเออร์
