สถานการณ์การใช้งานสำหรับระบบเดินสายบัสบาร์แบบปิดมีอะไรบ้าง

บัสบาร์ที่ปิดล้อมระบบเดินสายทำหน้าที่เป็นอุปกรณ์หลักภายในเครือข่ายจำหน่ายไฟฟ้าแรงดันต่ำ อำนวยความสะดวกในการจ่ายไฟกระแสสูง ระยะไกล และเชื่อถือได้สูง สถานการณ์การใช้งานหลักเกี่ยวข้องกับข้อกำหนดหลักสี่ประการ: พื้นที่จำกัด การส่งสัญญาณกระแสสูง ความต้องการการป้องกันที่เข้มงวด และความจำเป็นในการขยายกำลังการผลิตบ่อยครั้ง ระบบเหล่านี้ครอบคลุมภาคส่วนต่างๆ รวมถึงอาคารพาณิชย์ สิ่งอำนวยความสะดวกทางอุตสาหกรรม และศูนย์ข้อมูล จากคำถามก่อนหน้านี้ของคุณเกี่ยวกับรางบุสบาร์แบบปิดสองประเภทหลัก ได้แก่ แบบหุ้มฉนวนอากาศและแบบกะทัดรัด (แซนวิช) สถานการณ์การใช้งานสามารถแบ่งประเภทตามสภาพแวดล้อมได้ ในขณะเดียวกันก็แยกแยะความเหมาะสมของบัสบาร์แต่ละประเภทได้พร้อมกัน:

I. การสร้างการกระจายพลังงาน (ภาคการใช้งานที่แพร่หลายที่สุด)

1. อาคารสูง (อาคารสำนักงาน โรงแรม อพาร์ทเมนต์ คอมเพล็กซ์แบบผสมผสาน)

ข้อกำหนดหลัก: แหล่งจ่ายไฟระดับพื้น ตัวยกแนวตั้งกระแสสูง การเพิ่มพื้นที่อาคารให้ใช้งานได้สูงสุด และความสามารถในการปรับตัวต่อการเปลี่ยนแปลงฟังก์ชันหรือเค้าโครงอาคารในอนาคต

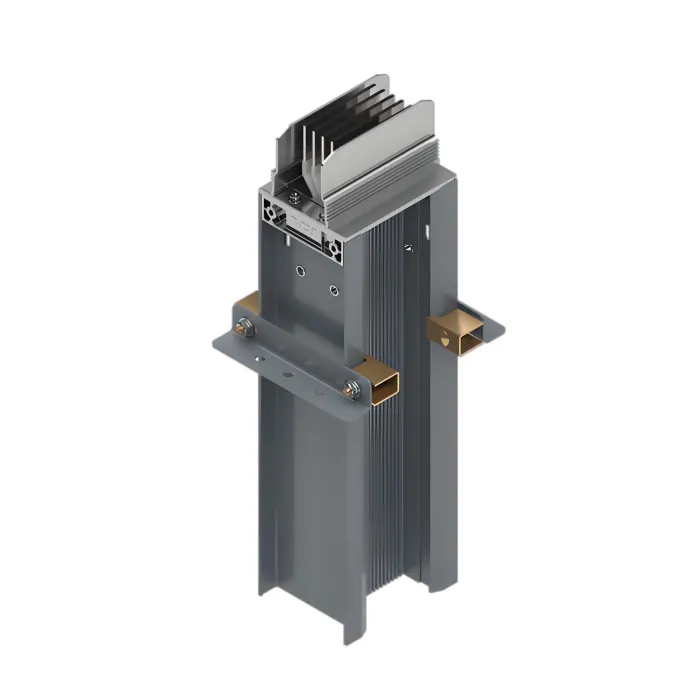

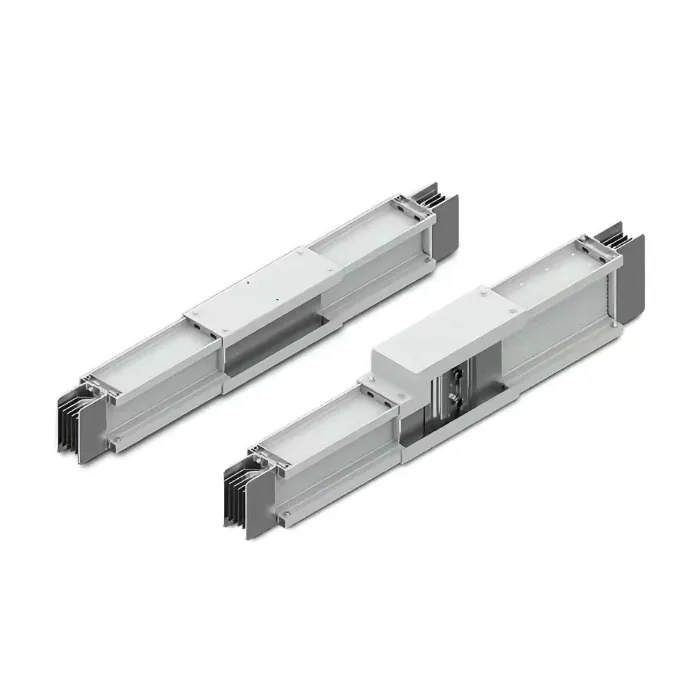

ประเภทที่เหมาะสม: การเดินสายไฟ Busbar แบบกะทัดรัด (แซนวิช) เป็นหลัก (เนื่องจากข้อ จำกัด ด้านพื้นที่); อาจเลือกใช้ Busbar Trunking แบบหุ้มฉนวนอากาศสำหรับพื้นที่แห้งและเข้าถึงได้สาธารณะบางแห่ง

ตำแหน่งการใช้งาน: ตัวยกแนวตั้งที่ขยายจากหม้อแปลง/ตู้จ่ายไฟไปยังแผงจ่ายไฟระดับพื้น รวมถึงแหล่งจ่ายไฟหลักแนวนอน ระบบเหล่านี้มาแทนที่สายเคเบิลแบบเดิมเพื่อแก้ไขปัญหาที่เกี่ยวข้องกับการกระจายพลังงานกระแสสูงในระยะไกล

2. อาคารสาธารณะขนาดใหญ่ (ศูนย์นิทรรศการ, สนามกีฬา, อาคารผู้โดยสารในสนามบิน, สถานีรถไฟความเร็วสูง)

ข้อกำหนดหลัก: แหล่งจ่ายไฟกระแสสูงแบบรวมศูนย์ (สำหรับระบบแสงสว่าง HVAC บันไดเลื่อน และระบบฉุกเฉิน) ความง่ายในการติดตั้ง และความสามารถในการขยายกำลังการผลิตอย่างรวดเร็ว

ประเภทที่เหมาะสม: ทั้งแบบกะทัดรัด (แซนวิช) และแบบหุ้มฉนวนอากาศเป็นตัวเลือกที่เหมาะสม โดยเลือกตามความแห้งของสภาพแวดล้อม โดยทั่วไปประเภทกะทัดรัดจะจัดลำดับความสำคัญสำหรับโซนกระแสสูง

ตำแหน่งการใช้งาน: ระบบจ่ายไฟหลักภายในทั่วทั้งสถานที่ รวมถึงสายไฟภายในห้องอุปกรณ์ อำนวยความสะดวกในการเพิ่มโหลดไฟฟ้าชั่วคราวตามความจำเป็น

3. โรงพยาบาล โรงเรียน และสถาบันวิจัย

ข้อกำหนดหลัก: แหล่งจ่ายไฟที่ปลอดภัยและมีเสถียรภาพ การสูญเสียพลังงานต่ำ ความต้านทานต่อฝุ่นและความชื้น และความง่ายในการบำรุงรักษา (โดยเฉพาะโรงพยาบาลต้องการความต่อเนื่องของแหล่งจ่ายไฟในระดับสูงมาก)

ประเภทที่เหมาะสม: Busbar Trunking แบบหุ้มฉนวนอากาศเหมาะสำหรับพื้นที่แห้ง ในขณะที่ Busbar Trunking แบบกะทัดรัด (แซนวิช) เหมาะสำหรับสภาพแวดล้อมที่มีความชื้น (เช่น ห้องปฏิบัติการ ศูนย์จ่ายสินค้าปลอดเชื้อ)

ตำแหน่งการใช้งาน: แหล่งจ่ายไฟหลักเฉพาะสำหรับห้องผ่าตัด หน่วยดูแลผู้ป่วยหนัก (ICU) และห้องปฏิบัติการวิจัย ดังนั้นจึงรับประกันความน่าเชื่อถือของแหล่งจ่ายไฟ ครั้งที่สอง ภาคการผลิตภาคอุตสาหกรรม

1. สิ่งอำนวยความสะดวกมาตรฐานอุตสาหกรรม (การผลิตเครื่องจักร, การประกอบอิเล็กทรอนิกส์, การผลิตแสง)

ข้อกำหนดหลัก: แหล่งจ่ายไฟสำหรับอุปกรณ์กระแสสูง (แท่นปั๊ม อุปกรณ์เชื่อม สายการผลิต) ความสามารถในการต๊าปแบบยืดหยุ่น และความสามารถในการปรับตัวเพื่ออัพเกรดและดัดแปลงสายการผลิต

ประเภทที่เหมาะสม: ระบบบัสบาร์ขนาดกะทัดรัด (ความจุกระแสไฟฟ้าสูง, การป้องกันในระดับสูง); สามารถเลือกประเภทฉนวนอากาศสำหรับการประชุมเชิงปฏิบัติการแบบแห้งได้

สถานที่ใช้งาน: ช่องจ่ายไฟหลักภายในโรงงาน สายไฟเฉพาะสำหรับอุปกรณ์การผลิตขนาดใหญ่ รองรับการปรับแหล่งจ่ายไฟอย่างรวดเร็วในระหว่างการขยายหรือย้ายสายการผลิต

2. อุตสาหกรรมหนัก / อุตสาหกรรมเฉพาะทาง (โลหะวิทยา เคมีภัณฑ์ เหมืองแร่ การผลิตยานยนต์)

ข้อกำหนดหลัก: การป้องกันในระดับสูง (กันฝุ่น กันความชื้น ทนต่อการกัดกร่อน) ความต้านทานการสั่นสะเทือน ความต้านทานต่อแรงกระแทกจากการลัดวงจร และแหล่งจ่ายไฟกระแสสูงอย่างต่อเนื่อง

ประเภทที่เหมาะสม: ระบบบัสบาร์ขนาดกะทัดรัดที่มีการป้องกันสูง (IP54 ขึ้นไป); ระบบบัสบาร์แบบปิดที่ทนต่อการกัดกร่อนถูกเลือกสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนบางอย่าง

สถานที่ใช้งาน: แหล่งจ่ายไฟสำหรับอุปกรณ์สำคัญในโรงงานโลหะวิทยา สายการผลิตเคมีภัณฑ์ ห้องกระจายเหมืองแร่ และโรงงานประกอบรถยนต์ ออกแบบมาเพื่อทนต่อสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

ที่สาม ศูนย์ข้อมูลและห้องเซิร์ฟเวอร์

1. ศูนย์ข้อมูลขนาดใหญ่และสิ่งอำนวยความสะดวกด้านคอมพิวเตอร์คลาวด์

ข้อกำหนดหลัก: การส่งสัญญาณกระแสสูงเป็นพิเศษ การสูญเสียพลังงานต่ำ ความน่าเชื่อถือสูง การออกแบบที่กะทัดรัด (ให้พื้นที่ห้องเซิร์ฟเวอร์ระดับพรีเมียม) และความสามารถในการปรับขนาดที่รวดเร็ว

ประเภทที่เหมาะสม: ระบบบัสบาร์ขนาดกะทัดรัดที่มีการป้องกันสูง (ทางเลือกหลัก); ระบบบัสบาร์แบบปิดทนไฟถูกนำมาใช้ในโซนเฉพาะ

ตำแหน่งการใช้งาน: แหล่งจ่ายไฟของ UPS ภายในห้องเซิร์ฟเวอร์ ช่องทางหลักที่เชื่อมต่อตู้จ่ายไฟกับชั้นวางเซิร์ฟเวอร์ และสายไฟสำหรับแหล่งพลังงานสำรอง (เครื่องกำเนิดไฟฟ้าดีเซล) ตอบสนองความต้องการพลังงานไฟฟ้าที่มีความหนาแน่นสูงและกระแสสูงของอุปกรณ์ไอที

2. สถานีฐานการสื่อสารและห้องข้อมูล

ข้อกำหนดหลัก: การปกป้องสิ่งแวดล้อมกลางแจ้ง/กึ่งกลางแจ้ง แหล่งจ่ายไฟที่เสถียร และความสะดวกในการติดตั้ง

ประเภทที่เหมาะสม: ระบบบัสบาร์แบบปิดที่ได้รับการจัดอันดับภายนอก ซึ่งปรับให้เหมาะกับสภาพแวดล้อมเฉพาะของสถานีฐาน

IV. ฟังก์ชันพิเศษและสถานการณ์การใช้งานเฉพาะ

1. ระบบจ่ายไฟฉุกเฉินและระบบป้องกันอัคคีภัย

ข้อกำหนดหลัก: ความต่อเนื่องของแหล่งจ่ายไฟ การทนไฟ และความปลอดภัย

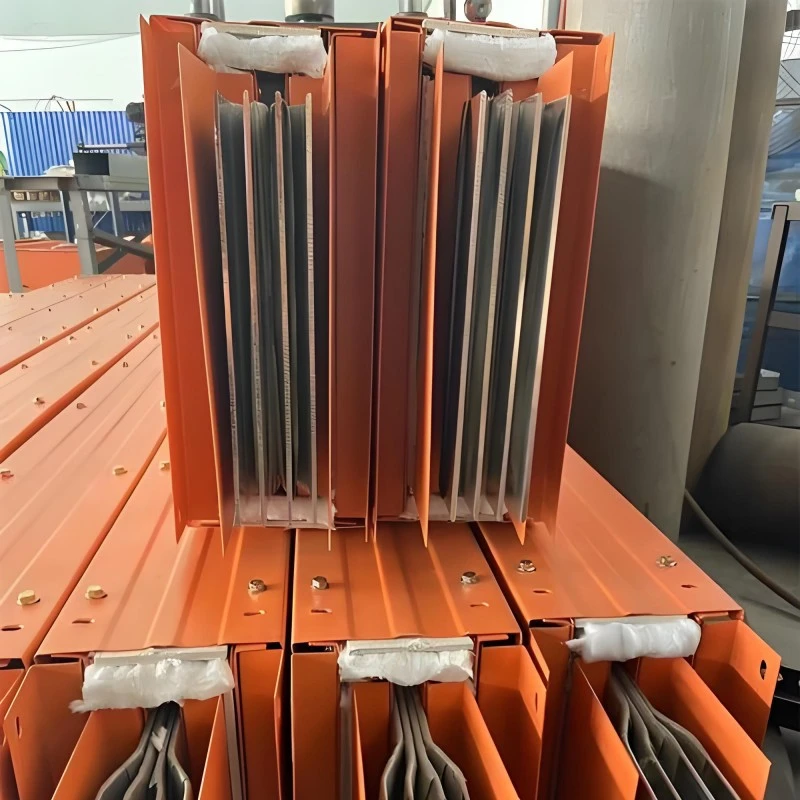

ประเภทที่เหมาะสม: ระบบบัสบาร์แบบปิดทนไฟ (สอดคล้องกับรหัสความปลอดภัยจากอัคคีภัยแห่งชาติ) พื้นที่ใช้งาน: วงจรจ่ายไฟสำหรับอุปกรณ์ความปลอดภัยจากอัคคีภัย รวมถึงปั๊มดับเพลิง ลิฟต์ดับเพลิง ไฟฉุกเฉิน และพัดลมดูดควัน ช่วยให้มั่นใจถึงการทำงานอย่างต่อเนื่องของระบบที่สำคัญระหว่างเกิดเพลิงไหม้

2. พลังงานใหม่และโครงสร้างพื้นฐาน

ข้อกำหนดหลัก: ความจุกระแสไฟฟ้าสูง การส่งสัญญาณทางไกล และความเสถียรสูง

ประเภทที่เหมาะสม: ระบบเดินสายไฟบัสบาร์ที่มีขนาดกะทัดรัดเป็นหลัก

พื้นที่ใช้งาน: ระบบจำหน่ายไฟฟ้าสำหรับสถานีไฟฟ้าโซลาร์เซลล์ วงจรจ่ายไฟสำหรับคลัสเตอร์สถานีชาร์จ และเครื่องป้อนจ่ายไฟฟ้าหลักสำหรับสถานีขนส่งทางรถไฟและคลังน้ำมันในเมือง
