Sandwich Busway สำหรับการจ่ายพลังงาน

โดยพื้นฐานแล้ว Sandwich Busway คือระบบบัสบาร์ที่มาแทนที่สายเคเบิลแบบเดิมด้วยโครงสร้างตัวนำที่มีขนาดกะทัดรัดเป็นชั้นๆ เพื่ออำนวยความสะดวกในการกระจายพลังงานแบบรวมศูนย์

คำว่า "แซนวิช" หมายถึงชั้นที่เป็นส่วนประกอบ:

ตัวนำ (ทองแดงหรืออลูมิเนียม)

ฉนวนกันความร้อน (อีพอกซีเรซิน ฟิล์มโพลีเอสเตอร์ ฯลฯ)

สิ่งที่แนบมา (อลูมิเนียมอัลลอยด์หรือเหล็ก)

องค์ประกอบทั้งสามนี้วางซ้อนกันหลายชั้น เหมือนกับแซนวิช จึงเป็นที่มาของชื่อ

Sandwich Busway สำหรับการจ่ายพลังงานคืออะไร?

Sandwich Busway สำหรับการจ่ายพลังงานคือระบบจำหน่ายไฟฟ้าขนาดกะทัดรัดและประสิทธิภาพสูงที่ออกแบบมาเพื่อส่งและจ่ายพลังงานไฟฟ้าแรงดันต่ำถึงแรงดันปานกลางในโครงการอุตสาหกรรม การพาณิชย์ และโครงสร้างพื้นฐาน

มันถูกเรียกว่า "แบบแซนวิช" เนื่องจากเฟสของตัวนำถูกจัดเรียงในโครงสร้างที่ซ้อนกันอย่างแน่นหนา เป็นฉนวนและบีบอัดระหว่างอีพอกซีเรซินที่มีความแข็งแรงสูงหรือวัสดุฉนวน ทำให้เกิดระบบส่งกำลังที่มีความต้านทานต่ำและมีความปลอดภัยสูง

เมื่อเปรียบเทียบกับระบบเคเบิลแบบเดิม บัสเวย์แบบแซนด์วิชให้ความจุกระแสไฟที่สูงกว่า การกระจายความร้อนได้ดีกว่า และลดพื้นที่การติดตั้งลงอย่างมาก

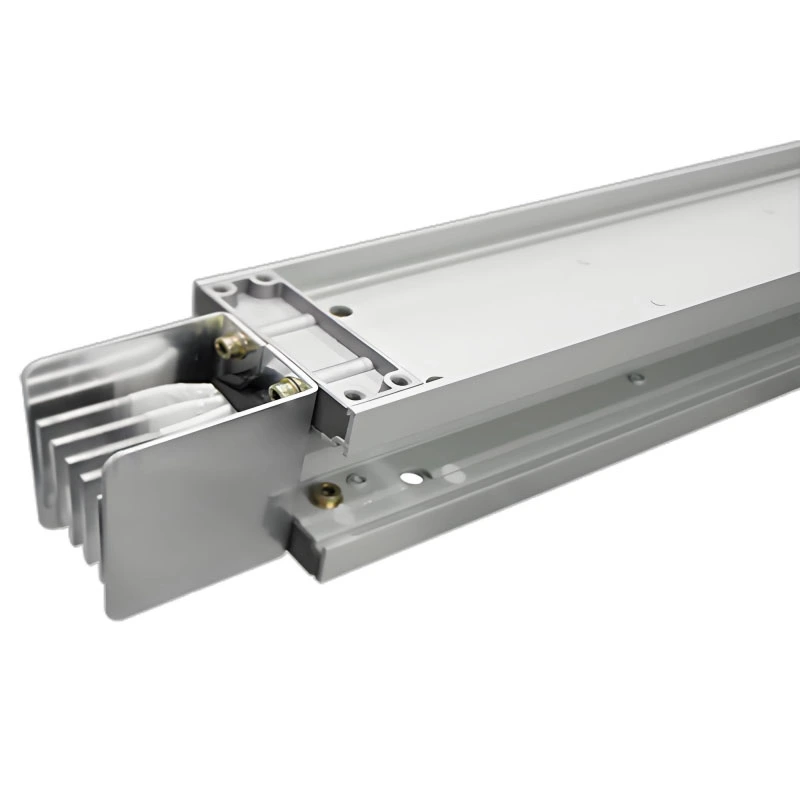

โครงสร้างและหลักการทำงาน

โดยทั่วไปแล้ว บัสเวย์แซนด์วิชจะประกอบด้วย:

ตัวนำทองแดงหรืออะลูมิเนียม (ค่าการนำไฟฟ้าสูง การสูญเสียต่ำ)

ชั้นฉนวนอีพอกซีเรซิน

ตู้อลูมิเนียมหรือเหล็ก

ตัวเชื่อมต่อร่วมสำหรับการติดตั้งแบบโมดูลาร์

ระบบสายดินเพื่อความปลอดภัย

หลักการทำงาน:

กระแสไฟฟ้าไหลผ่านตัวนำที่จัดเรียงแน่นหนาโดยมีระยะห่างน้อยที่สุด ลดรีแอกแตนซ์และปรับปรุงประสิทธิภาพทางไฟฟ้า โครงสร้าง "แซนวิช" ช่วยให้มั่นใจได้ถึงการกระจายกระแสที่สม่ำเสมอและเพิ่มเสถียรภาพทางความร้อน

คุณสมบัติที่สำคัญ

1. ความสามารถในการรองรับกระแสไฟฟ้าสูง

ออกแบบมาเพื่อการกระจายกำลังงานหนัก รองรับกระแสตั้งแต่หลายร้อยถึงหลายพันแอมแปร์ ขึ้นอยู่กับการกำหนดค่า

2. โครงสร้างที่กะทัดรัด

การออกแบบแบบแซนวิชช่วยลดความยุ่งเหยิงของสายเคเบิลและประหยัดพื้นที่ในการติดตั้งได้มากถึง 30–70% เมื่อเทียบกับถาดสายเคเบิลทั่วไป

3. การสูญเสียพลังงานต่ำ

การจัดเรียงตัวนำที่ได้รับการปรับปรุงให้เหมาะสมจะช่วยลดความต้านทานและการสูญเสียความร้อน ปรับปรุงประสิทธิภาพของระบบโดยรวม

4. การกระจายความร้อนที่ดีเยี่ยม

กล่องหุ้มและฉนวนอีพอกซีช่วยรักษาอุณหภูมิการทำงานให้คงที่ภายใต้ภาระที่ต่อเนื่อง

5. ประสิทธิภาพความปลอดภัยสูง

วัสดุฉนวนกันไฟ

โครงสร้างที่ปิดสนิทช่วยป้องกันฝุ่นและความชื้นไม่ให้เข้าไป

ความสามารถในการทนต่อการลัดวงจรสูง

6. การติดตั้งแบบโมดูลาร์

ส่วนสำเร็จรูปช่วยให้สามารถติดตั้ง ขยาย และบำรุงรักษาได้อย่างรวดเร็วโดยไม่ต้องเดินสายที่ซับซ้อน

ข้อดีทางเทคนิค

พื้นที่ใช้งาน

Sandwich Busway สำหรับการจ่ายพลังงานถูกนำมาใช้กันอย่างแพร่หลายในโครงสร้างพื้นฐานทางไฟฟ้าที่ทันสมัย ​​รวมไปถึง:

โรงงานอุตสาหกรรมและโรงงานผลิต

ศูนย์ข้อมูลและห้องเซิร์ฟเวอร์

อาคารพาณิชย์และห้างสรรพสินค้า

อาคารพักอาศัยสูง

โรงพยาบาลและสถานที่สาธารณะ

ระบบขนส่ง (สนามบิน รถไฟ รถไฟใต้ดิน)

โรงไฟฟ้าพลังงานทดแทน

เหตุใดจึงเลือก Sandwich Busway มากกว่าระบบทั่วไป

เนื่องจากอาคารสมัยใหม่ต้องการประสิทธิภาพการใช้พลังงานที่สูงขึ้นและรูปแบบระบบไฟฟ้าที่มีขนาดกะทัดรัด บัสเวย์แบบแซนด์วิชจึงกลายเป็นทางออกที่ต้องการเนื่องจาก:

ลดต้นทุนการติดตั้งในโครงการระยะยาว

ความน่าเชื่อถือที่สูงขึ้นในสภาพแวดล้อมการทำงานต่อเนื่อง

ลดเวลาหยุดทำงานของการบำรุงรักษา

ความสามารถในการขยายขนาดที่ดีขึ้นสำหรับการขยายในอนาคต

สำหรับผู้รับเหมา บริษัท EPC และผู้วางระบบไฟฟ้า นี่คือโซลูชันการกระจายพลังงานที่คุ้มค่าและพร้อมสำหรับอนาคต

ข้อดีการติดตั้งและบำรุงรักษา

ประโยชน์การติดตั้ง:

การออกแบบโมดูลาร์ปลั๊กอิน

ความต้องการแรงงานลดลง

เวลาเสร็จสิ้นโครงการเร็วขึ้น

ประโยชน์การบำรุงรักษา:

การเปลี่ยนส่วนโดยไม่ต้องปิดระบบ

ล้างการแปลข้อบกพร่อง

อายุการใช้งานยาวนานโดยมีการเสื่อมสภาพน้อยที่สุด

Sandwich Busway สำหรับการจ่ายพลังงานเป็นทางเลือกที่ทันสมัยและมีประสิทธิภาพสูงสำหรับระบบจำหน่ายสายเคเบิลแบบเดิม ด้วยโครงสร้างที่กะทัดรัด ประสิทธิภาพสูง และประสิทธิภาพด้านความปลอดภัยที่เหนือกว่า จึงถูกนำมาใช้กันอย่างแพร่หลายในโครงการวิศวกรรมไฟฟ้าอุตสาหกรรมและเชิงพาณิชย์ทั่วโลก

เนื่องจากความต้องการโครงสร้างพื้นฐานอัจฉริยะทั่วโลกยังคงเติบโตอย่างต่อเนื่อง ระบบบัสเวย์แบบแซนด์วิชจึงกลายเป็นองค์ประกอบสำคัญของเครือข่ายการกระจายพลังงานที่มีประสิทธิภาพ ปลอดภัย และปรับขนาดได้
