แนวตั้งแซนด์วิชบัสเวย์

การวางตำแหน่งผลิตภัณฑ์: โซลูชันการส่งกำลังที่มีประสิทธิภาพซึ่งปรับแต่งสำหรับสถานการณ์การกระจายกำลังในแนวตั้ง

Qingdao Fenghua Electric Vertical Sandwich Busway เป็นโซลูชันการกระจายพลังงานกระแสสูงที่สร้างขึ้นอย่างพิถีพิถันสำหรับสถานการณ์ต่างๆ เช่น เพลาจ่ายพลังงานในอาคารสูง และการส่งพลังงานแนวตั้งในโรงงานอุตสาหกรรม ด้วยการผสานรวมโครงสร้างการวางซ้อนกันแบบ "แซนวิช" เข้ากับการออกแบบที่ปรับให้เหมาะสำหรับการติดตั้งในแนวตั้ง ทำให้ผลิตภัณฑ์นี้บรรลุความก้าวหน้าหลายประการในด้านการใช้พื้นที่ ประสิทธิภาพการส่งพลังงาน ความปลอดภัย และความเสถียร ทำให้ตัวเองเป็นตัวเลือกชั้นนำสำหรับการกระจายพลังงานในแนวดิ่งในสภาพแวดล้อมทางสถาปัตยกรรมและอุตสาหกรรมสมัยใหม่

พารามิเตอร์ทางเทคนิค

เทคโนโลยีหลัก: ความก้าวหน้าด้านประสิทธิภาพในสภาพแวดล้อมแนวตั้ง

1. โครงสร้างการวางซ้อน "แซนวิช" แบบกำหนดเอง: การออกแบบที่กะทัดรัดเหมาะสำหรับพื้นที่แนวตั้ง

ผลิตภัณฑ์ใช้โครงสร้าง "แซนวิช" ซึ่งประกอบด้วยตัวนำสามเฟสที่ซ้อนกันอย่างแน่นหนาและไม่มีช่องว่าง ตัวนำถูกหุ้มฉนวนโดยตรงจากกันโดยใช้วัสดุอิเล็กทริกประสิทธิภาพสูง จึงช่วยลดช่องว่างอากาศระหว่างเฟสได้อย่างสมบูรณ์ ปรับให้เหมาะสมเป็นพิเศษสำหรับสถานการณ์การติดตั้งในแนวตั้ง การจัดเรียงตัวนำและโครงสร้างตู้ได้รับการปรับปรุงเพื่อลดปริมาตรโดยรวมมากกว่า 30% เมื่อเทียบกับระบบบัสเวย์แบบดั้งเดิม การออกแบบนี้ช่วยให้ติดตั้งได้อย่างลงตัวภายในพื้นที่จำกัดของเพลากระจายกำลัง ทำให้สามารถจ่ายกระแสไฟฟ้าได้สูงสุดภายในช่องแนวตั้งที่จำกัด^

2. ตัวนำทองแดงที่มีความบริสุทธิ์สูง: รับประกันประสิทธิภาพในการส่งกำลังในแนวตั้ง

เลือกทองแดงด้วยไฟฟ้าเกรด T2 ที่มีความบริสุทธิ์ ≥99.95% เป็นวัสดุตัวนำ ที่อุณหภูมิ 20°C ความต้านทานจะต่ำเพียง 0.01777 Ω·mm²/m และค่าการนำไฟฟ้าเกิน 98% ในสถานการณ์การส่งกำลังไฟฟ้าแนวตั้ง คุณลักษณะความต้านทานต่ำนี้ช่วยลดแรงดันตกคร่อมในระยะทางไกลได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ว่าแรงดันไฟฟ้าจ่ายจะคงที่ทั่วทุกชั้นของอาคารสูง พื้นผิวตัวนำสามารถเลือกได้ด้วยการชุบดีบุกหรือเงินเพื่อเพิ่มความต้านทานการกัดกร่อน ทำให้มั่นใจได้ว่าความต้านทานการสัมผัสต่ำจะคงอยู่ในระยะยาว แม้ในสภาพแวดล้อมของเพลากระจายพลังงานความชื้น ซึ่งช่วยขจัดอันตรายที่อาจเกิดขึ้นจากความร้อนสูงเกินไป

3. ระบบกระจายความร้อนในแนวตั้งแบบบูรณาการ: แก้ปัญหาความท้าทายของอุณหภูมิที่เพิ่มขึ้นในระยะทางไกล

เพื่อแก้ไขปัญหาความร้อนที่มีแนวโน้มสะสมสูงขึ้นระหว่างการติดตั้งในแนวตั้ง ระบบจะใช้เส้นทางการกระจายความร้อนในแนวตั้งสามขั้นตอน: "ตัวนำ – ชั้นฉนวน – กล่องหุ้มโลหะ" โครงสร้างตัวเครื่องผลิตจากโลหะผสมอะลูมิเนียม-แมกนีเซียมอัดขึ้นรูป ซึ่งมีครีบกระจายความร้อนตามยาวบนพื้นผิว เมื่อเปรียบเทียบกับโครงเหล็กมาตรฐาน การออกแบบนี้จะเพิ่มพื้นที่ผิวการกระจายความร้อน 35% และเพิ่มประสิทธิภาพการนำความร้อนถึงห้าเท่า ที่อุณหภูมิแวดล้อม 40°C อุณหภูมิที่เพิ่มขึ้นของขั้วต่อจะยังคงอยู่ที่ ≤60K ในขณะที่ปลอกโลหะยังคงอยู่ที่ ≤30K ซึ่งถือว่าต่ำกว่ามาตรฐานอุตสาหกรรมมาก จึงรับประกันการทำงานที่เสถียรในระหว่างการส่งพลังงานแนวตั้งในระยะไกล

4. การออกแบบด้านความปลอดภัยเพื่อต่อต้าน "ผลกระทบจากปล่องไฟ": การสร้างแผงกั้นไฟแนวตั้งที่แข็งแกร่ง

โครงสร้างที่ไม่มีช่องว่างแบบ "แซนวิช" ช่วยลดช่องอากาศที่ต่อเนื่องกันโดยสิ้นเชิง ในกรณีที่เกิดเพลิงไหม้ กระแสลมร้อนจะถูกป้องกันไม่ให้แพร่กระจายขึ้นไปอย่างรวดเร็วผ่านระบบบัสเวย์ วิธีนี้สามารถกำจัด "ผลกระทบจากปล่องไฟ" ที่แหล่งกำเนิดได้อย่างมีประสิทธิภาพ และผ่านการทดสอบโดยหน่วยงานความปลอดภัยจากอัคคีภัยระดับชาติที่เชื่อถือได้ นอกจากนี้ยังมีตัวเลือกการทนไฟให้เลือกอีกด้วย การใช้ชั้นฉนวนคอมโพสิตของเทปไมก้าและยางซิลิโคนเซรามิก ทำให้รุ่นนี้สามารถรักษาแหล่งจ่ายไฟได้นานกว่า 180 นาทีที่อุณหภูมิสุดขั้วที่ 960°C ดังนั้นจึงเป็นไปตามข้อกำหนดที่เข้มงวดสำหรับวงจรความปลอดภัยจากอัคคีภัยในอาคารสูง

คุณสมบัติพิเศษสำหรับการติดตั้งในแนวตั้ง

1. ระบบเชื่อมต่อแนวตั้งแบบโมดูลาร์

นำเสนอหน่วยมาตรฐานสำเร็จรูปจากโรงงาน ระบบใช้โบลต์ควบคุมแรงบิดและดิสก์สปริงปลายคู่สำหรับการเชื่อมต่อในสถานที่ การออกแบบนี้ช่วยให้สามารถปรับค่าความคลาดเคลื่อนในการติดตั้งได้ ±4 มม. ซึ่งรองรับความเบี่ยงเบนที่แม่นยำในการติดตั้งในแนวตั้งได้อย่างมีประสิทธิภาพ เวลาในการติดตั้งต่อเซ็กเมนต์คือ ≤10 นาที เมื่อเทียบกับการเดินสายเคเบิลแบบเดิม ประสิทธิภาพการก่อสร้างได้รับการปรับปรุงมากกว่า 60%

2. การออกแบบปลั๊กอินแบบหลายชั้น: ตอบสนองความต้องการพลังงานเฉพาะพื้นได้อย่างยืดหยุ่น

ช่องต่อแยกสามารถเปิดได้ที่ตำแหน่งแนวตั้งใดก็ได้ตามแนวรางเดินสายไฟของบัสบาร์ อุปกรณ์ต่อแยกรองรับการเสียบปลั๊กทันที (การใส่และการถอดออกภายใต้สภาวะปัจจุบัน) ทำให้มั่นใจได้ถึงลำดับการเชื่อมต่อ "กราวด์ก่อน และกราวด์-สุดท้าย" เพื่อลดความเสี่ยงที่จะเกิดไฟฟ้าลัดวงจรโดยสิ้นเชิง แต่ละชั้นสามารถกำหนดค่าหน่วยแยกได้อย่างยืดหยุ่นตามความต้องการพลังงานเฉพาะโดยไม่จำเป็นต้องเดินสายส่วนบัสบาร์ใหม่ทั้งหมด ซึ่งรองรับการปรับเค้าโครงพื้นและความต้องการขยายความจุได้อย่างสมบูรณ์แบบตามแบบฉบับของอาคารสูง

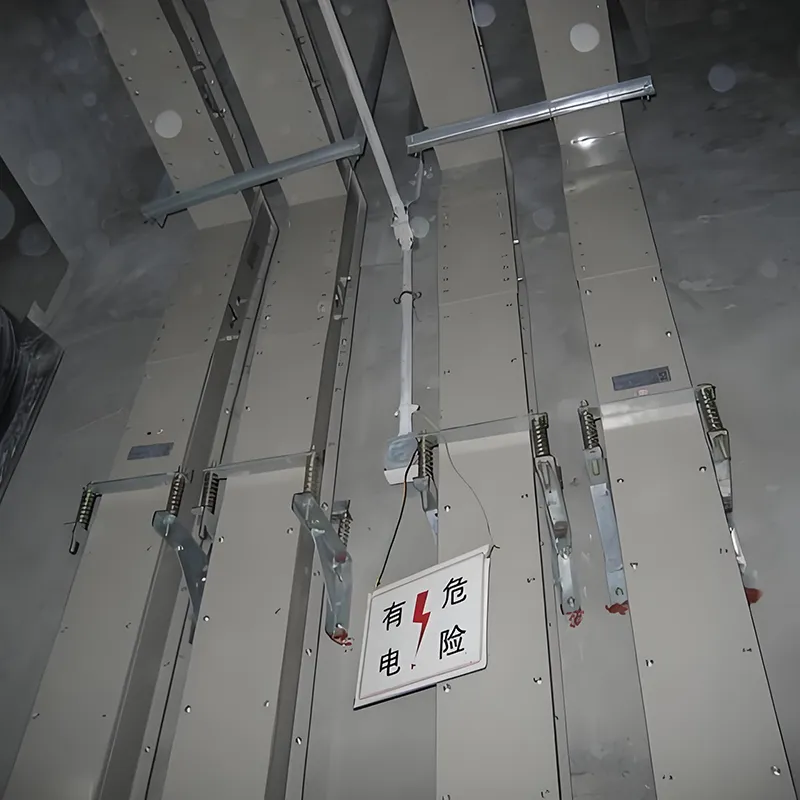

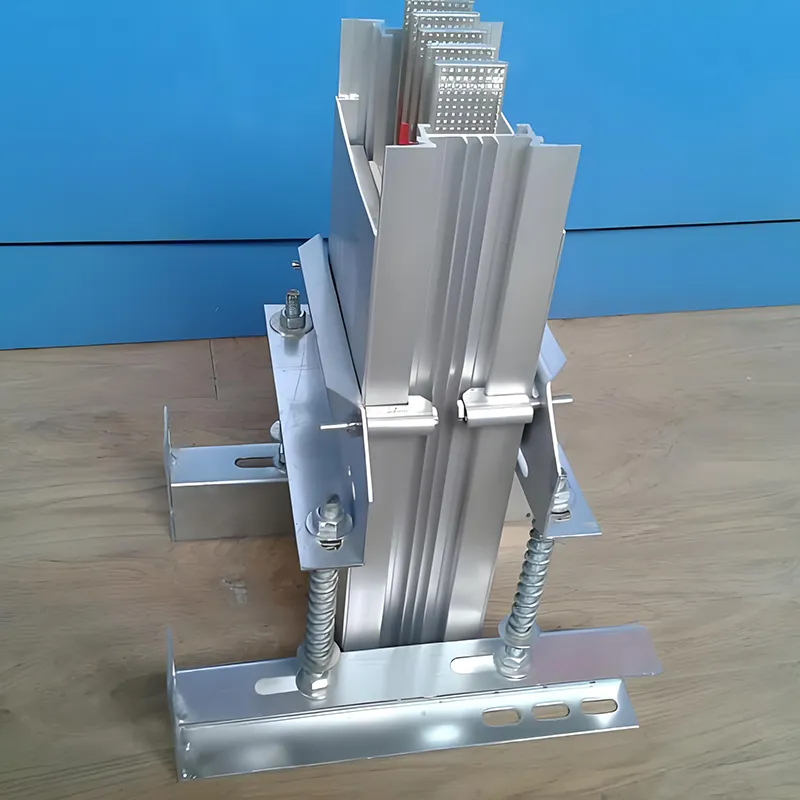

3. การเสริมแรงป้องกันการตกและแผ่นดินไหว

ออกแบบมาโดยเฉพาะสำหรับสถานการณ์การติดตั้งในแนวตั้ง ระบบนี้มาพร้อมกับขายึดป้องกันการตกโดยเฉพาะและส่วนประกอบเสริมแรงแผ่นดินไหวที่สามารถทนต่อแรงกระแทกแผ่นดินไหวขนาด 8 ได้ ดังนั้นจึงมั่นใจได้ถึงเสถียรภาพทางโครงสร้างของรางบัสบาร์ภายใต้สภาวะการทำงานที่รุนแรง ระยะห่างของฉากยึดสามารถปรับได้อย่างยืดหยุ่นตามความต้องการความสูงของพื้น: ≤3ม. สำหรับส่วนตรงและ ≤1.5ม. สำหรับส่วนมุม

สถานการณ์การใช้งาน

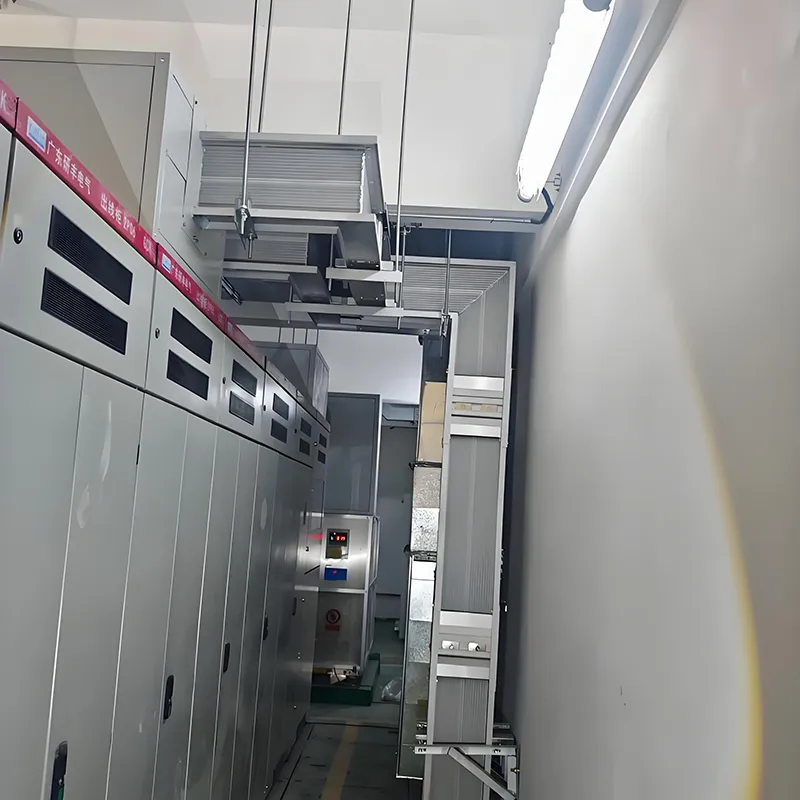

1. เพลากระจายกำลังอาคารสูง

เดินสายแนวตั้งภายในเพลาจ่ายไฟ ระบบทำหน้าที่แทนสายเคเบิลแบบเดิม สำหรับความจุกระแสไฟที่เท่ากัน จะใช้พื้นที่เพียงหนึ่งในสามของพื้นที่สายเคเบิลที่ต้องการ ซึ่งช่วยแก้ไขปัญหาสำคัญเกี่ยวกับพื้นที่จำกัดภายในปล่องกระจายพลังงานในอาคารสูงได้อย่างมีประสิทธิภาพ โครงสร้างที่ปิดสนิทช่วยขจัดอันตรายต่างๆ เช่น การแพร่กระจายของสัตว์ฟันแทะและความเสี่ยงจากไฟไหม้ จึงช่วยเพิ่มความปลอดภัยโดยรวมของระบบจ่ายไฟของอาคาร

2. ระบบส่งกำลังแนวตั้งในโรงงานอุตสาหกรรม

จัดหาแหล่งจ่ายไฟแกนหลักแนวตั้งสำหรับอุปกรณ์ขนาดใหญ่และสายการผลิตอัตโนมัติภายในโรงงานอุตสาหกรรมหลายชั้น ความหนาแน่นในการส่งกระแสไฟสูงเหมาะอย่างยิ่งสำหรับโครงร่างอุปกรณ์ที่มีความเข้มข้น ในขณะที่ความสามารถในการขยายแบบโมดูลาร์รองรับการปรับเปลี่ยนสายการผลิตอย่างยืดหยุ่น

3. สภาพแวดล้อมแนวตั้งเฉพาะทาง

ผลิตภัณฑ์เรซินหล่อกันน้ำเหมาะสำหรับการส่งกำลังแนวตั้งในสภาพแวดล้อมที่มีความชื้นและมีฤทธิ์กัดกร่อน เช่น อุโมงค์สาธารณูปโภคใต้ดินและระบบขนส่งทางรถไฟ ผลิตภัณฑ์ที่ทนไฟใช้ได้กับสถานการณ์การกระจายพลังงานในแนวดิ่งที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด เช่นที่พบในอุตสาหกรรมปิโตรเคมีและพลังงานนิวเคลียร์

คุณค่าของลูกค้า

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. ตั้งอยู่ในเมืองชายฝั่งทะเลที่สวยงามของชิงเต่า ภายในพื้นที่ใหม่ชายฝั่งตะวันตก บริษัทก่อตั้งขึ้นในปี 2005 โดยเป็นผู้ผลิตชั้นนำที่เชี่ยวชาญด้านผลิตภัณฑ์เครื่องใช้ไฟฟ้า รวมถึงถาดสายเคเบิล ระบบเดินสายบัสบาร์ และตู้จ่ายไฟ บริษัทในเครือของเรา Qingdao Fenghua Electric Co., Ltd. ดำเนินงานโดยมีบทบาทเสริมให้กับบริษัทแม่ของเรา โดยร่วมกันสร้างเมทริกซ์ผลิตภัณฑ์ที่ครอบคลุมซึ่งครอบคลุมอุปกรณ์กระจายพลังงานทั้งหมด ในช่วงไม่กี่ปีที่ผ่านมา บริษัทยังคงรักษาความมุ่งมั่นอย่างแน่วแน่ต่อนวัตกรรม โดยบรรลุผลลัพธ์ที่น่าทึ่งในด้านการอนุรักษ์พลังงานและการลดการบริโภค ผลิตภัณฑ์หลายรายการของเรา เช่น ถาดสายเคเบิลแบบล็อคในตัว และบัสดักส์ผสมทองแดง-อลูมิเนียม ได้รับการยอมรับจากตลาดในด้านมูลค่าเพิ่มที่สูงและเนื้อหาทางเทคโนโลยีขั้นสูง นอกจากนี้เรายังมีรายงานการทดสอบที่ครอบคลุมและใบรับรองบังคับซึ่งครอบคลุมข้อกำหนดเฉพาะของบัสดัคที่หลากหลาย ทำให้เราสามารถตอบสนองความต้องการที่หลากหลายและหลากหลายของลูกค้าของเราได้อย่างเต็มที่

เมื่อเลือก Vertical Sandwich Busway ของ Qingdao Fenghua Electric คุณจะได้รับประโยชน์จาก:

• การเพิ่มประสิทธิภาพพื้นที่: การใช้พื้นที่ในแนวตั้งเพิ่มขึ้นสามเท่า ทำให้เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่จำกัดตามแบบฉบับของเพลากระจายกำลัง

• ประสิทธิภาพการใช้พลังงาน: โดดเด่นด้วยตัวนำทองแดงความต้านทานต่ำและการออกแบบโครงสร้างที่มีปฏิกิริยาต่ำ ช่วยลดการสูญเสียการกระจายพลังงานได้ 10% ถึง 20% ต่อปี

• ความปลอดภัยและความน่าเชื่อถือ: ผสมผสานการออกแบบป้องกัน "ปล่องไฟ" ควบคู่ไปกับการป้องกันหลายชั้น จึงสร้างแผงกั้นไฟแนวตั้งที่แข็งแกร่ง

• การปรับตัวที่ยืดหยุ่น: ด้วยอินเทอร์เฟซปลั๊กอินแบบหลายชั้นและความสามารถในการติดตั้งแบบโมดูลาร์ ทำให้สามารถรองรับการปรับเค้าโครงพื้นในอนาคตและข้อกำหนดในการขยายอุปกรณ์

• การประกันแบรนด์: ด้วยความเชี่ยวชาญด้านการผลิตเฉพาะทางกว่า 18 ปีจาก Qingdao Fenghua เราจึงให้บริการหลังการขายและการสนับสนุนทางเทคนิคอย่างครอบคลุม

คำถามที่พบบ่อย

1. บัสเวย์แซนด์วิชแนวตั้งคืออะไร?

บัสเวย์แซนวิชแนวตั้งเป็นระบบจำหน่ายกระแสไฟฟ้าแรงสูงขนาดกะทัดรัดพร้อมตัวนำทองแดงแบบเรียงซ้อน ออกแบบมาเพื่อการส่งกำลังไฟฟ้าแนวตั้งที่ปลอดภัยและมีประสิทธิภาพในอาคารสูงและโรงงานอุตสาหกรรม

2. พิกัดกระแสและแรงดันไฟฟ้าคืออะไร?

บัสเวย์แนวตั้งของ Fenghua Electric ได้รับการจัดอันดับ 250A–6300A และ ≤690VAC เหมาะสำหรับการใช้งานระบบจำหน่ายกระแสไฟฟ้าแรงสูงแรงดันต่ำต่างๆ

3.ตัวนำใช้วัสดุอะไรบ้าง?

ใช้ทองแดงอิเล็กโทรไลต์ T2 ที่มีความบริสุทธิ์สูง ทำให้มั่นใจได้ว่ามีการสูญเสียต่ำ ค่าการนำไฟฟ้าสูง และความน่าเชื่อถือในระยะยาว

4.มีระดับการป้องกันอะไรบ้าง?

การป้องกันมีตั้งแต่ IP54 ถึง IP68 ขึ้นอยู่กับรุ่น ทำให้เหมาะสำหรับสภาพแวดล้อมในร่ม กลางแจ้ง และที่รุนแรง

5.สามารถใช้บัสเวย์ในบริเวณที่เกิดเพลิงไหม้ได้หรือไม่?

ใช่ รุ่นทนไฟมีฉนวนที่อุณหภูมิสูงถึง 180°C และความทนทานต่อการลัดวงจรซึ่งออกแบบมาเพื่อการทำงานที่ปลอดภัยภายใต้สภาวะที่เกิดเพลิงไหม้

6.สามารถติดตั้งในแนวตั้งได้สูงแค่ไหน?

การติดตั้งในแนวตั้งสามารถเข้าถึงได้สูงสุด 200 เมตร ขึ้นอยู่กับประเภทของบัสเวย์และข้อกำหนดในการรับน้ำหนัก

7.ติดตั้งง่ายไหม?

ใช่ การออกแบบแบบโมดูลาร์และโครงสร้างที่กะทัดรัดทำให้สามารถติดตั้งได้สะดวกและรวดเร็ว ลดแรงงานและเวลาของโครงการ

8.ใช้กันทั่วไปที่ไหน?

เหมาะอย่างยิ่งสำหรับปล่องอาคารสูง โรงงานอุตสาหกรรม โรงงาน ศูนย์ข้อมูล และสถานการณ์การกระจายกระแสไฟสูงในแนวตั้งอื่นๆ
